Стельові повітряно-теплові завіси Olefini.
Завіси для монтажу в підвісну стелю, висота установки до 4,0 м. Призначені для монтажу у вхідних групах торгових центрів, офісних будівель, готелів та ін.

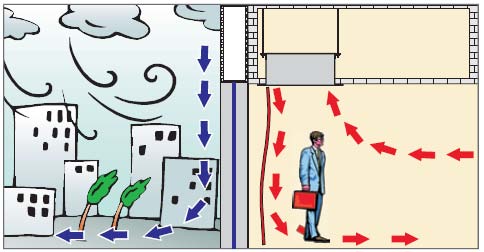

Монтуються в стелю, зберігаючи дизайн приміщення, і ефективно виконують свою основну функцію, скорочення енергетичних витрат, вироблені тепловим устаткуванням або кондиціонерами для підтримки комфортної температури в приміщенні.
Варіанти виконання: без нагріву RS 34-38, з електричним нагрівом RSEH 34-38 - використовуються трубчасті електричні нагрівачі (ТЕН), з водяним нагрівом RSWH 34-38 - використовується водяний теплообмінник.
Стельові завіси Olefini укомплектовані провідним пультом з новою системою управління, яка дозволяє програмувати режими роботи і має можливості автоматизації і диспетчеризації.
Дані завіси мають плавне регулювання швидкості обертання вентилятора.
У моделях з електричним нагрівом використовуються додаткові електронні елементи для захисту від перегріву.
При проведенні сервісних робіт в даних завісах передбачений зручний доступ до внутрішніх частин, що виключає загальний демонтаж апарату.
БЕЗ НАГРІВУ
| Модель | RS-34 | RS-35 | RS-36 | RS-37 | RS-38 |
| Макс. ширина отвору (м) | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 |
| Макс. висота отвору (м) | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| Швидкість потоку повітря (м/с) | 11,0/9,0 | 11,0/9,0 | 11,0/9,0 | 11,0/9,0 | 11,0/9,0 |
| Витрати повітря (м³/год) | 2600/2130 | 3110/2545 | 3620/2960 | 4130/3380 | 4632/3790 |
| Потужність двигуна (Вт) | 290 | 590 | 590 | 590 | 590 |
| Конденсатор (мФ) | 8 | 12 | 12 | 12 | 12 |
| Макс. рівень шуму (дБ (А)) | 66/64 | 66/64 | 66/64 | 67/64 | 67/64 |
| Вага (кг) | 32,5 | 38,0 | 43,0 | 47,0 | 52,0 |
| Живлення (В/Гц/Фаза - V/Hz/N ~) | 230/50/1 | 230/50/1 | 230/50/1 | 230/50/1 | 230/50/1 |
ЕЛЕКТРИЧНИЙ НАГРІВ
| Модель | RSEH-34 | RSEH-35 | RSEH-36 | RSEH-37 | RSEH-38 |
| Макс. ширина отвору (м) | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 |
| Макс. висота отвору (м) | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 |
| Швидкість потоку повітря (м/с) | 10,0/8,0 | 10,0/8,0 | 10,0/8,0 | 10,0/8,0 | 10,0/8,0 |
| Витрати повітря (м³/год) | 2350/1880 | 2800/2240 | 3290/2360 | 3750/3000 | 4210/3365 |
| Потужність двигуна (Вт) | 290 | 590 | 590 | 590 | 590 |
| Конденсатор (мФ) | 8 | 12 | 12 | 12 | 12 |
| Макс. рівень шуму (дБ (А)) | 65/62 | 66/64 | 66/64 | 67/64 | 67/64 |
| Вага (кг) | 34,0 | 40,0 | 45,0 | 50,0 | 55,0 |
| Тип нагрівача (ТЕН/ЛЕН) | ТЕН | ТЕН | ТЕН | ТЕН | ТЕН |
| Ел. потужність нагріву (кВт) | 12 | 12 | 12 | 15/18 | 15/18 |
| Макс. струм по фазі (А) | 18,0 | 18,0 | 18,0 | 22,5/27,5 | 22,5/27,5 |
| Живлення (В/Гц/Фаза - V/Hz/N ~) | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 | 400/50/3 |
| Ступені потужності (0-33% -66% -100%) | 4 | 4 | 4 | 4 | 4 |
ВОДЯНИЙ НАГРІВ
| Модель | RSWH-34 | RSWH-35 | RSWH-36 | RSWH-37 | RSWH-38 |
| Макс. ширина отвору (м) | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 |
| Макс. висота отвору (м) | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 | 3,0 - 4,0 |
| Швидкість потоку повітря (м/с) | 9,0/7,5 | 9,0/7,5 | 9,0/7,5 | 9,0/7,5 | 9,0/7,5 |
| Витрати повітря (м³/год) | 1950/1625 | 2340/1950 | 2730/2275 | 3125/2600 | 3515/2930 |
| Потужність двигуна (Вт) | 290 | 590 | 590 | 590 | 590 |
| Конденсатор (мФ) | 8 | 12 | 12 | 12 | 12 |
| Об'єм води в теплообмінниках (л) | 0,8 | 1,0 | 1,2 | 1,4 | 1,6 |
| Макс. рівень шуму (дБ (А)) | 66/64 | 66/64 | 66/64 | 67/64 | 67/64 |
| Вага (кг) | 36,0 | 43,0 | 48,0 | 53,0 | 58,0 |
| Температура повітря, що поступає +15°C. Температура надходить води +70°C. Витрата води в теплообміннику 0,3 (л/с) |
| Теплова потужність (кВт) | 14,6/13,3 | 17,1/15,6 | 19,5/17,8 | 21,8/20,0 | 24,0/22,0 |
| Температура вихідної води (°C) | 58,1/59,2 | 56,1/57,4 | 54,2/55,6 | 52,4/53,9 | 50,6/ 52,2 |
| Температура повітря, що виходить (°C) | 36,8/38,8 | 36,2/38,2 | 35,7/37,7 | 35,2/37,2 | 34,8/ 36,8 |
| Падіння тиску води (кПа) | 4,1 | 4,4 | 4,8 | 5,2 | 5,5 |
| Температура повітря, що поступає +15°C. Температура води, що поступає +90°C. Витрата води в теплообміннику 0,3 (л/с) |
| Теплова потужність (кВт) | 20,2/18,3 | 23,6/21,4 | 26,8/24,5 | 30,0/27,4 | 33,0/30,0 |
| Температура вихідної води (°C) | 73,5/75,0 | 70,7/72,5 | 68,1/70,0 | 65,5/67,6 | 63,1/ 65,4 |
| Температура повітря, що виходить (°C) | 45,1/47,7 | 44,3/46,9 | 43,6/46,2 | 42,9/45,6 | 42,2/ 44,9 |
| Падіння тиску води (кПа) | 3,9 | 4,2 | 4,6 | 4,9 | 5,3 |

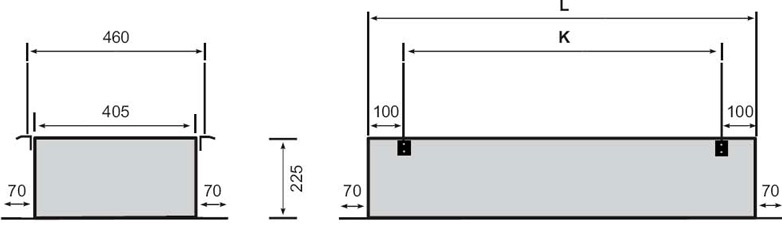

РОЗМІРИ
| Модель | RS-34 | RS-35 | RS-36 | RS-37 | RS-38 |
| RSEH-34 | RSEH-35 | RSEH-36 | RSEH-37 | RSEH-38 |
| RSWH-34 | RSWH-35 | RSWH-36 | RSWH-37 | RSWH-38 |
| L: (мм) | 1255 | 1455 | 1655 | 1855 | 2055 |
| K: (мм) | 1055 | 1255 | 1455 | 1655 | 1855 |
|
